Teileliste
- WLAN-fähiger Mikrocontroller (bspw. ESP32 Dev Kit V4)
- Solarzelle (bspw. SM4200 U_max=4V I_max= 200mA)
- 4x Jumperkabel Male-Male
- Lastwiderstand (bspw. 100 Ohm*)
- Breadboard
- Phyphox-App auf Smartphone oder Tablett
- Pappe
* Hinweis: der verwendete Widerstand ist deutlich größer als der für den Maximum-Power-Peak ideale Widerstand. Dadurch ist die abfallende Spannung größer und kann durch den ADC des Mikrocontrollers genauer gemessen werden. Die ermittelten Werte für die Leistung sind allerdings ´geringer als sie maximal möglich wären.

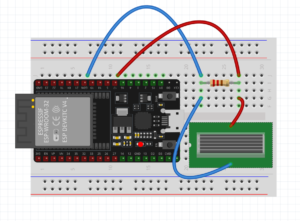

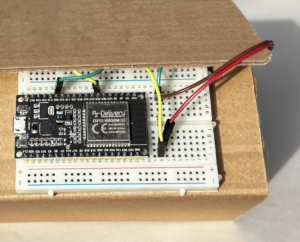

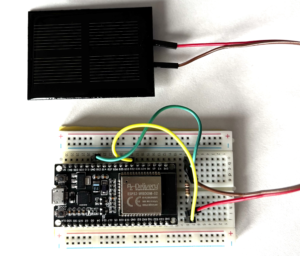

Schaltplan
Programmcode
Informationen zu benötigten Bibliotheken und Einstellungen in der Arduino IDE stehen im Programmcode. Manche Variablen, wie PINs und Widerstand, können angepasst werden. Bei anderen Mikrocontrollern als dem ESP32 müssen ggf. die gerätespezifischen Einstellungen für den ADC geändert werden.
Start der Messung
- Phyphox-App öffnen
- Über + Bluetooth-Experiment hinzufügen
- ESP32-Leistung Solarzelle öffnen

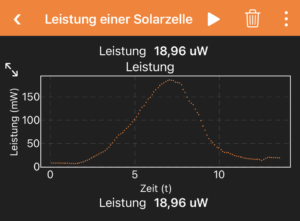

- Auf Pfeil nach rechts klicken (s. Abbildung)
- Bestimmung der Leistung gegen die Zeit beginnt
